Yangın Tesisatında Kullanılan Ekipmanlar
Yangın Tesisatında Kullanılan Ekipmanlar ve Özellikleri Yangın tesisatı dizaynına göre seçilecek ürün ve ekipmanlar farklılık göstermektedir. Bazı ekipmanlar her yangın tesisatında kullanılırken, bazı ekipmanlar ise sistemin dizaynına uygun olarak kullanılmaktadır. Sulu söndürme sistemlerinde, yangın tesisatında kullanılan başlıca ekipmanların bazıları şunlardır.

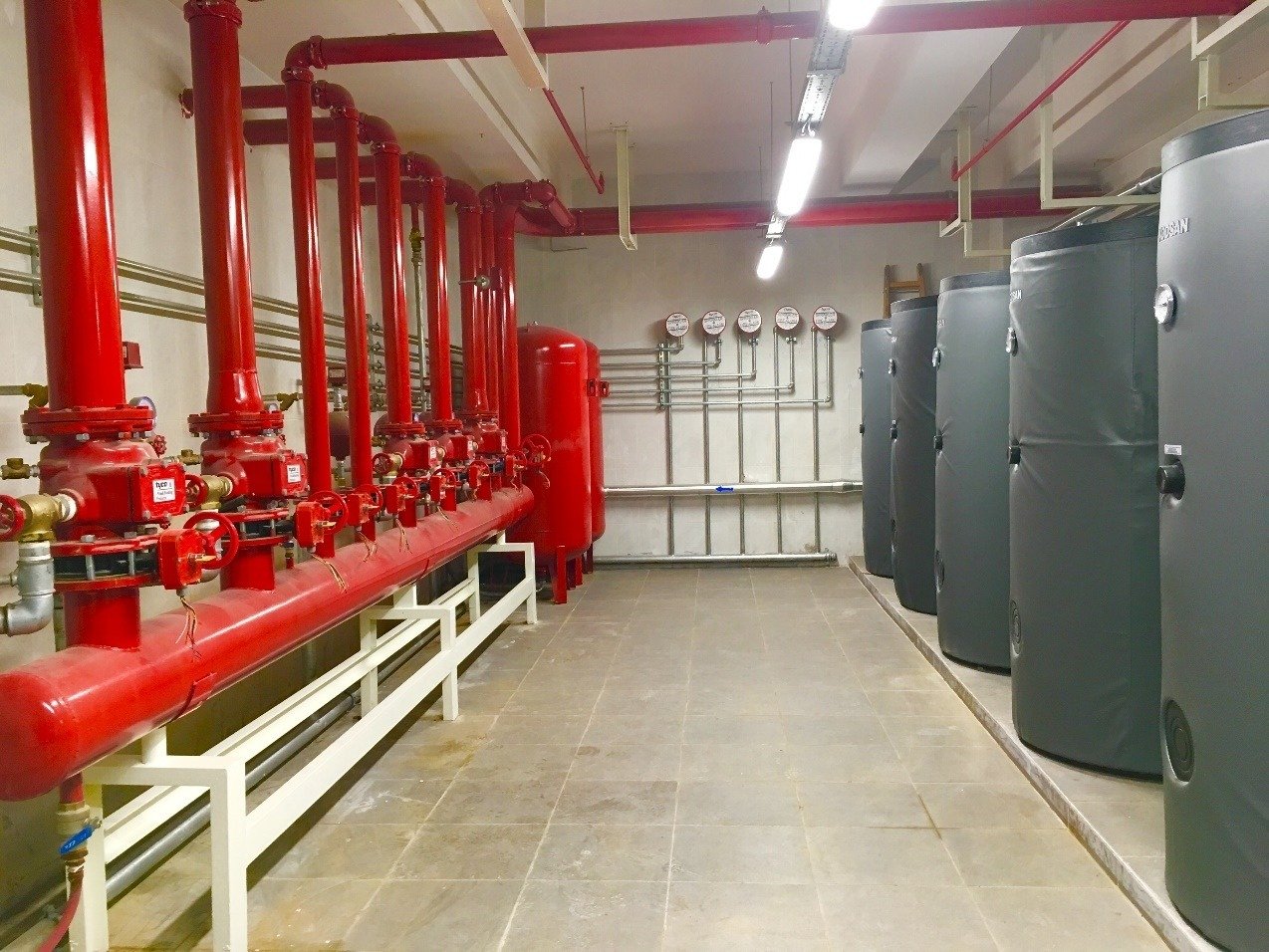

YANGIN POMPALARI
Yangın Pompaları yangından korunma sisteminin en önemli ana ekipmanıdır. Yangın pompası, yangın anında tesisat suyunun , tesisat basıncını yenerek istenilen noktada ve istenilen basınçta gerekli debiyi sağlamakla görevlidir. Yangın pompası seçimi sistem tasarımına göre projeci tarafından dikkatle hesaplanmalıdır. Yangın pompa sistemleri NFPA-20, UL&FM, TSE EN 12845 gibi standartlar dikkate alınarak tasarlanır ve seçilir.
NFPA-20 Standartına göre yangın pompa setleri;
NFPA 20’ye göre yangın pompalarının anma debileri 25-5000 gpm aralığındadır.
Anma basınç değeri 40psi ve daha üstü olmak zorundadır.
Standart pompa tipleri; yatay uçtan emişli, hat tipi, yatay ayrılabilir gövdeli ve düşey milli türbin tip olarak belirtilmiştir.
Her bir pompanın kontrol panoları ayrı ayrı olmalıdır.
NFPA 20’de yangın pompa emiş çapları anma debisinin %150’de ki maksimum hız durumuna göre belirlenmiştir (4,6 m/sn).
Yangın pompaları emme hattı ile emiş kolektörü arasında yükselen milli vana olmalıdır.
Emme hattına kesinlikle pislik tutucu konulmaması gereklidir.
NFPA 20, yangın pompalarında sadece “Dik Türbin” pompalar için negatif kottan emişe izin vermektedir, uçtan emişli ve ayrılabilir gövdeli pompalar kesinlikle negatif emiş ile çalıştırılmamalıdır.
Yangın pompaları basma hattında sırası ile çek vana ve kelebek vana olmalıdır.
Yangın pompaları 2 elektrikli seçildiği takdirde, elektrik kesilse bile pompaları ve panoları besleyecekgüvenilir güç kaynağı olması gerekmektedir. Güvenilir güç kaynağı olmadığı takdirde, pompalardan enaz birinin dizel motorlu olarak seçilmesi gerekmektedir.
Jokey pompa, yangın tesisatındaki küçük basınç düşüşlerini ana yangın pompaları devreye girmeden gidermek için kullanılır ve debisi ana yangın pompa debisinin min. 1/100’ü kadar olmalıdır, basıncı ise ana yangın pompa basıncının min. 1 bar üzerinde olmalıdır.
Malzeme Özellikleri
Pompa Çarkı: Bronz veya AISI 304
Pompa Mili: AISI 304 veya AISI 316
Pompa Gövdesi: GG25 pik döküm veya GGG40 pik döküm
Sızdırmazlık: Mekanik salmastra
Kaplin Bağlantısı: Esnek kaplin
Yataklama: Gres yağlamalı rulmanlı yataklama (rulman ömrü min. 5000 saat olmalıdır)
Pompa Ekipmanları
Hava atma ventili (hem elektrik hem dizel pompalar için)
Gövde rahatlatma vanası (sadece elektrikli pompalar için)
Basma hattında manometre, emme hattında vakum metre
Donma tehlikesine karşı pompa dairesinin +4°C üzerinde olması gerekmektedir.
Not: Yangın pompalarının emme ve basma hatları, deprem ve titreşime karşı korumak üzere sismik koruyucularla sabit yüzeye sabitlenmelidir.
